闸板阀简介

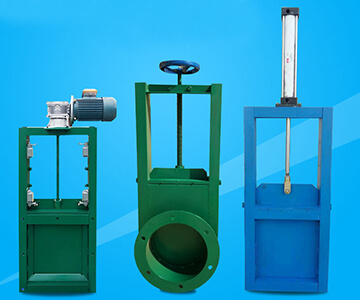

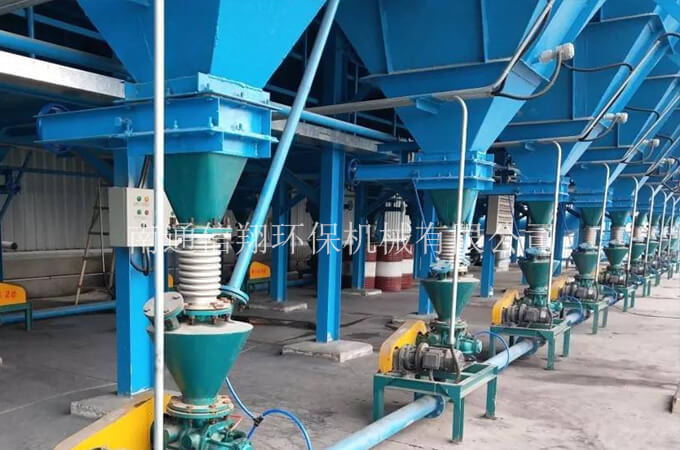

插板阀又名闸板阀，是除尘器的卸灰装置，主要用于粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备，操作简单，便于维修，可根据用户需求加工制作。插板阀根据不同的驱动方式可分为手动插板阀、电动插板阀、气动插板阀三种闸板阀，普遍适用于建材、冶金、化工、电工等行业，作为各类除尘设备的灰斗卸料装置及各种磨机、烘干机、料仓等设备的给卸料装置，防止野风吹入。闸板阀通常于卸料器配套使用，闸板阀的直径与卸料器进料口配套，有方形和圆形两种。

闸板阀工作原理：

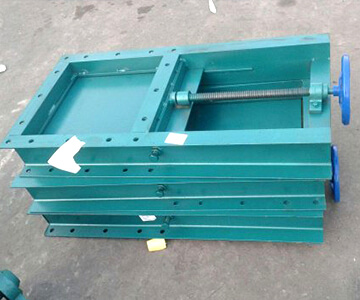

单、双向平板闸阀门主要由框架、丝杆螺母、手轮、链轮，手轮(链轮)转动，丝杆带着丝杆螺母和闸板作水平方向的往复运动，达到阀门的启闭目的，或者通过气缸，电液压推杆等动力装置进行来回往复开关运动。

闸板阀技术参数：

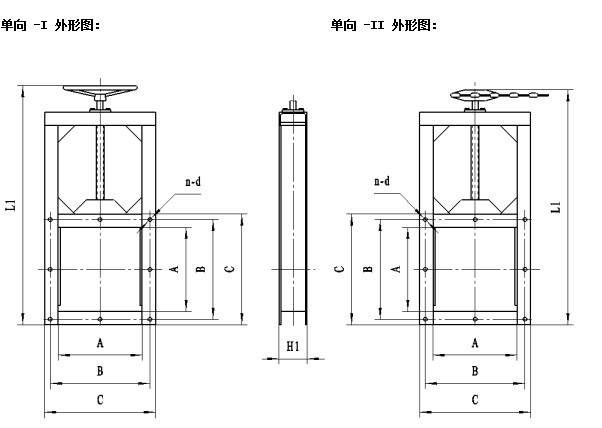

类别	A×A	B×B	C×C	H	L	n-d	重量
单向	200×200	256×256	296×296	820	100	8-Φ12	62
	250×250	306×306	346×346	930	100	8-Φ14	70.5
	300×300	356×356	396×396	1050	100	8-Φ14	81
	400×400	456×456	496×496	140	100	12-Φ14	114
	450×450	510×510	556×556	1450	120	12-Φ18	130
	500×500	560×560	606×606	1610	120	16-Φ18	147
双向	600×600	660×660	706×706	1830	120	16-Φ18	169
	700×700	770×770	820×820	2130	140	20-Φ18	236
	800×800	870×870	920×920	2440	140	20-Φ18	303
	900×900	974×974	1030×1030	2660	160	27-Φ23	424
	1000×1000	10741074	1130×1130	2870	160	24-Φ23	636

插板阀安装及说明：
1. 插板阀安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着;
2. 各连接部位螺栓，要求均匀拧紧;
3. 检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活;
4. 用户在安装阀门前，校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性;
5. 用户在安装阀门时， 预留阀门驱动的空间;
6. 驱动装置的接线须按线路图进行;
7. 插板阀定期保养，不得随意碰撞及挤压，以免影响密封。
