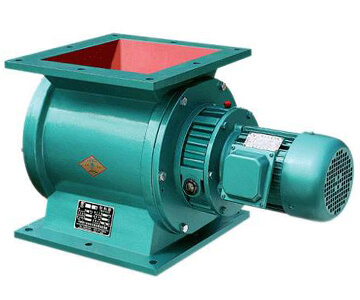

星型卸灰阀TYPE:DN150/200/250/300/400/500

产品详情

星型卸灰阀简介

星型卸灰阀(又称叶轮给料机)是除尘设备,输送、排灰、锁风和其它设备给料的主要设备,适用于粉状物料、颗粒状物料。安装尺寸与各种除尘器相一致,为环保、矿山、冶金、化工、粮食、化学等工业部门广泛应用。

卸料器分普通型、耐压型、耐高温型三大类。卸料器可以以匀速驱动,按照控制速率连续排出物料,或者以不定的速度驱动,将卸料器作为喂料机使用。

卸料器普通型:可以用在150度以下及常温的通常物料上,可以连续均匀向输料管内供料,而在系统和分离收尘部,它又可以作为卸料器功能。

卸料器耐压型:它采用封闭型转子,可以广泛用在吸送式、压送式气流输送系统和负压输送设备上,旋转卸料器可以保证输送管内的气流压力不泄漏,能够安全的输送和收结物料,所以在这方面称为万锁气器,它不但可以耐压,同时兼备普通型功能。

星型卸灰阀工作原理:

刚性叶轮给料机,钢性叶轮给料机是由电机、壳体、转子、轴、压盖、叶轮、减速机、基座等组成,利用叶轮的机械回转原理,上部料仓的物料落在叶片之间的空隙中,随叶片的旋转将壳体上部料仓的物料均匀的从下部卸出,刚性叶轮给料机也可根据输送量的大小定制。

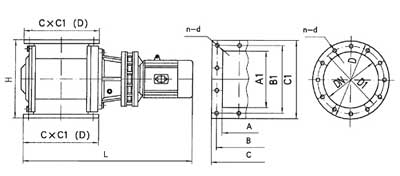

星形卸灰阀外形图:

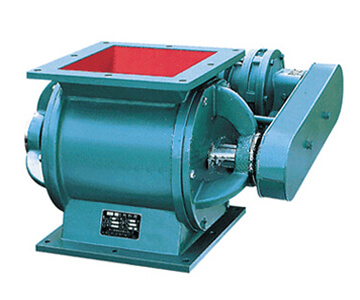

星型卸灰阀的法兰接口方式主要有两种,方口为A型,圆口为B型。也可根据客户要求定做长方形及其他异形规格的卸灰阀。

刚性叶轮给料机技术参数:

A1×A B1×B C1×C DN D D1 H L n-d 传动功率型号 功率KW   卸灰能力 m3/h 重量kg
150×150 200×200 230×230 150 230 200 250 870 8-Φ13 BLY-15-43 0.75 5 121
200×200 260×260 300×300 200 300 260 300 910 8-Φ17 BLY-15-43 12 178
300×200 360×260 400×300       300 910 8-Φ17 BLY-15-43 18 214
250×250 310×310 350×350 250 350 310 350 910 8-Φ17 BLY-15-43 24 258
300×300 360×360 400×400 300 400 360 450 1140 8-Φ17 BLY-18-59 1.5 30 308
400×300 460×360 500×400       450 1140 10-Φ17 BLY-18-59 40 335
500×300 460×360 600×400       450 1140 12-Φ17 BLY-18-59 50 65
400×400 560×360 500×500 400 500 460 600 1220 12-Φ20 BLY-22-71 3 60 398
500×400 460×460 600×500       600 1220 14-Φ26 BLY-22-71 75 428
500×500 570×570 630×630 500 630 570 760 1400 16-Φ26 BLY-22-71 118 524
700×500 770×570 830×630       760 1400 18-Φ26 BLY-22-71 160 654

叶轮给料机的产品特点:
(1)卸料器通过采用行星转动原理,输入输出在同一轴线上,而且有与电机直联一体的独特性,因而结构紧凑造型美观新颖、体积小、重量轻。
(2)卸料器运转可靠平稳、噪音低、故障少、寿命长、齿合件采用球墨铸铁与轴承钢等。使用性能好、耐磨性高。
(3)轴承、齿箱、远离阀体、避免高温灰尘的影响,前后端盖密封性能好,防止灰尘外泄,延长机动件、润滑系统的使用寿命。
(4)卸料器具有过载能力强,耐冲击惯性力矩小,适用于起动频繁和反正转。
(5)用户如需特种规格,电机、链轮传动等卸料器,均可制做。可根据用户需要配置特殊专用电机,如防爆、调频、调速、船用电机等,以满足用户特殊要求。在材质上也可根据用户需要进行特殊加工,如耐高湿、耐腐蚀、不锈钢、柔性叶片、防爆叶轮等。
